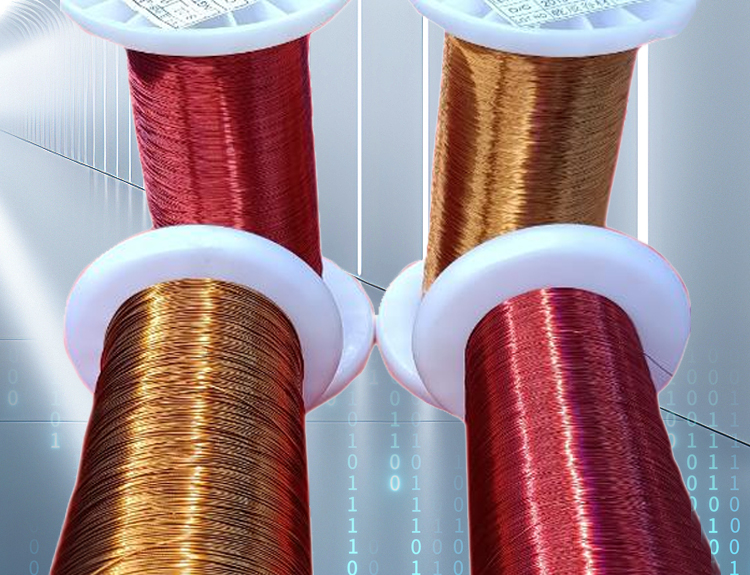

FIW / QPN绝缘线

FIW / QPN绝缘线具有较强的耐磨性和柔韧性，适合高速绕线机作业，提高工作效率，绕制的产品小型化，轻量化。

> 绝缘层类型：直焊聚氨酯/聚酰胺复合漆包圆铜线

> 耐热等级：可分为三个等级：155、180、200

> 漆膜厚度：超薄漆膜/薄漆膜/厚漆膜/超厚漆膜

> 规格范围：0.03～1.00，分段、分规格

> 性能特点：能更好地满足客户对高速/自动绕线机的要求，并具有优异的耐磨性和绕线性能，使客户在绕制电子产品后仍能具有较高的电气、机械、热学和化学性能

> 颜色：褐色，其他颜色依据客户要求定制

> 其中FIW线又称为完全绝缘线，针对不同的耐压需求定制不同漆膜厚度等级：FIW-3～FIW-9, 耐压超过15KV击穿电压，耐电压达到6000V/1分钟。

> 直焊性强：390℃ 3-4S 焊锡后熔损距离小于1mm.

> 具有较强的耐磨性和柔韧性，适合高速绕线机作业，提高工作效率，绕制的产品小型化，轻量化。

> 产品运用：网路变压器、宽带产品、路由器，电磁线圈等

产品详情

产品介绍：

> 绝缘层类型：直焊聚氨酯/聚酰胺复合漆包圆铜线

> 耐热等级：可分为三个等级：155、180、200

> 漆膜厚度：超薄漆膜/薄漆膜/厚漆膜/超厚漆膜

> 规格范围：0.03～1.00，分段、分规格

> 颜色：褐色，其他颜色依据客户要求定制

> 其中FIW线又称为完全绝缘线，针对不同的耐压需求定制不同漆膜厚度等级：FIW-3～FIW-9, 耐压超过15KV击穿电压，耐电压达到6000V/1分钟。

> 直焊性强：390℃ 3-4S 焊锡后熔损距离小于1mm.

> 具有较强的耐磨性和柔韧性，适合高速绕线机作业，提高工作效率，绕制的产品小型化，轻量化。

> 产品运用：网路变压器、宽带产品、路由器，电磁线圈等

产品参数:

导体	裸铜线
击穿电压	最高大于15KV
优良的直焊性能	390℃，2S
高耐软化温度	245℃，2分钟不击穿
可定制颜色	本色/红色(R)/绿色(G)/蓝色(B)

QPN绝缘线规格参照表：

线规（mm）	导体公差（mm)	完成外径下限（mm）	完成外径中心（mm）	耐电压(V)	直流电压(Ω/Km,20℃)		伸长率≥
线规（mm）	导体公差（mm)	完成外径下限（mm）	完成外径中心（mm）	耐电压(V)	最小值	最大值	伸长率≥
0.051	±0.002	0.077	0.079	2500	7.666	9.143	18
0.056	±0.002	0.082	0.084	2500	6.402	7.528	18
0.060	±0.002	0.088	0.09	3000	5.602	6.526	20
0.064	±0.002	0.092	0.094	3000	4.944	5.711	20
0.071	±0.002	0.102	0.104	4000	4.041	4.611	20
0.070	±0.002	0.102	0.104	4000	4.154	4.747	20
0.079	±0.002	0.115	0.117	5000	3.282	3.702	30
0.080	±0.002	0.115	0.117	5000	3.346	3.655	30
0.089	±0.002	0.127	0.128	6000	2.765	2.890	32
0.090	-0.002 +0.001	0.127	0.128	6000	2.732	2.890	32
0.100	±0.002	0.139	0.141	6000	2.070	2.286	38
0.102	±0.002	0.141	0.143	6000	1.991	2.195	38
0.110	±0.002	0.153	0.156	8000	1.717	1.882	35
0.114	±0.002	0.157	0.16	8000	1.600	1.750	23
0.120	±0.002	0.166	0.169	8000	1.447	1.577	23
0.127	±0.002	0.174	0.177	8000	1.294	1.405	23
0.140	±0.002	0.188	0.191	8000	1.068	1.153	23
0.142	±0.002	0.192	0.195	8000	1.039	1.120	25
0.160	±0.002	0.213	0.216	8000	0.8206	0.8793	25
0.180	±0.002	0.241	0.244	8000	0.6501	0.6928	27

FIW绝缘线规格参照表:

标称直径（mm）	导体公差（mm）	电阻（20℃,Ω/m）	外径/（mm）
			FIW-3		FIW-4		FIW-5		FIW-6		FIW-7		FIW-8
			最小值	最大值	最小值	最大值	最小值	最大值	最小值	最大值	最小值	最大值	最小值	最大值
0.060	±0.002	5.8871-6.7271	0.077	0.085	0.083	0.096	0.097	0.110	0.110	0.125	0.123	0.138	0.136	0.150
0.071	±0.002	4.1629-4.4801	0.092	0.098	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162
0.080	±0.002	3.2892-3.5175	0.102	0.108	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178
0.100	±0.002	2.0342-2.3331	0.126	0.132	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212
0.112	±0.002	1.6318-1.8477	0.140	0.147	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232
0.120	±0.002	1.4264-1.6037	0.150	0.158	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248
0.132	±0.002	1.1841-1.3192	0.163	0.171	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271
0.160	±0.003	0.8122-0.8906	0.195	0.205	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315
0.180	±0.003	0.6444-0.7007	0.218	0.229	0.230	0.253	0.254	0.277	0.278	0.301	0.302	0.325	0.326	0.349
0.200	±0.003	0.5237-0.5657	0.240	0.252	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377
0.210	±0.003	0.4937-0.51775	0.253	0.266	0.267	0.293	0.294	0.320	0.321	0.347	0.348	0.374	0.375	0.401
0.236	±0.003	0.3747-0.4079	0.283	0.298	0.298	0.328	0.329	0.358	0.359	0.388	0.389	0.418	0.419	0.448
0.250	±0.003	0.3345-0.3628	0.298	0.312	0.312	0.342	0.343	0.372	0.373	0.402	0.403	0.432	0.433	0.462
0.280	±0.003	0.2676-0.2882	0.330	0.345	0.345	0.376	0.377	0.407	0.408	0.438	0.439	0.469	0.470	0.500
0.300	±0.003	0.2335-0.2506	0.353	0.369	0.369	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524
0.350	±0.003	0.1712-0.1844	0.407	0.423	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578
0.400	±0.003	0.1316-0.1407	0.541	0.571	0.572	0.602	0.603	0.633	0.491	0.521	0.522	0.552	0.553	0.583
0.475	±0.003	0.0937-0.0994	0.542	0.562	0.563	0.603	0.604	0.644	0.645	0.685	0.686	0.726	0.727	0.757
0.500	±0.003	0.0846-0.0896	0.567	0.587	0.588	0.628	0.629	0.669	0.670	0.710	0.711	0.751
0.550	±0.003	0.0701-0.0739	0.621	0.643	0.644	0.684	0.685	0.743	0.726	0.766	0.767	0.807
